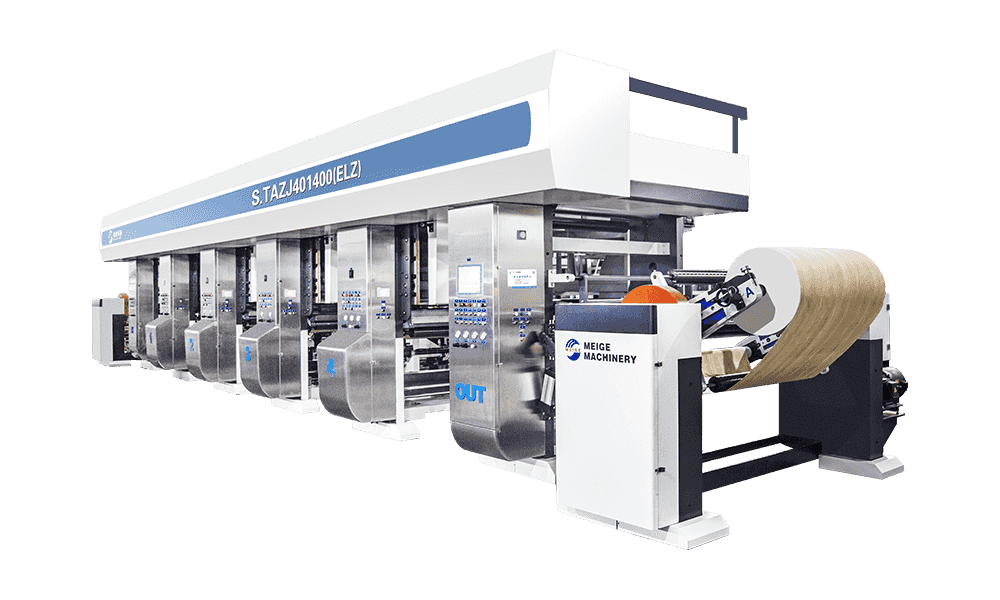

Tiefdruckmaschine für Veredelungsmaterialien auf Holzbasis: Ein vollständiger technischer Leitfaden und Kaufratgeber

Was ist eine Tiefdruckmaschine für Veredelungsmaterialien auf Holzbasis?

Eine Tiefdruckmaschine für Materialien zur Veredelung von Holzwerkstoffen ist eine spezielle Industriepresse, die dazu dient, hochauflösende dekorative Muster – Holzmaserungen, Steintexturen, abstrakte Geometrien, Volltonfarben – auf Papier-, Film- oder Foliensubstrate zu übertragen, die anschließend zur Oberflächenveredelung von Platten wie MDF, Spanplatten, Sperrholz und HPL (Hochdrucklaminat) verwendet werden. Im Gegensatz zum Tiefdruck im Verpackungs- oder Publikationsbereich ist diese Ausrüstung speziell für die Anforderungen der Möbel-, Bodenbelags- und Innendekorationsindustrie konzipiert, wo Registergenauigkeit, Farbtiefe und Wiederholungslängenkonsistenz direkt mit der visuellen Qualität der fertigen Platten auf Verbraucherebene verknüpft sind.

Die auf diesen Maschinen verarbeiteten Substrate – typischerweise dekoratives Rohpapier, imprägniertes Papier, PVC-Folie, PET-Folie und melaminbeschichtetes Trennpapier – werden später zur visuellen Oberflächenschicht von Laminatbodendielen, Möbelplatten, Küchenschrankpaneelen, Wandverkleidungen und Türverkleidungen. Der Tiefdruckzylinder graviert das Design in einer Tiefe von wenigen Mikrometern und überträgt die Farbe mit außergewöhnlicher Konsistenz über Bahnbreiten, die üblicherweise 1.600 bis 2.200 mm erreichen, und bei Arbeitsgeschwindigkeiten, die bei modernen Maschinen 200 Meter pro Minute überschreiten können. Diese Kombination aus Maßstab, Geschwindigkeit und Auflösung macht den Tiefdruck zur weltweit dominierenden Drucktechnologie für die Herstellung von Dekorplatten-Veredelungsmaterialien.

Funktionsweise des Tiefdruckverfahrens für Dekorplattenpapiere

Das Verständnis der Mechanik des Tiefdruckverfahrens hilft zu erklären, warum es sich so gut für die Herstellung von Veredelungsmaterialien für Holzwerkstoffe eignet – und warum die Qualitätsanforderungen an die Maschine so hoch sind.

Der Tiefdruckzylinder und die Zellstruktur

Das Herzstück jeder Tiefdruckmaschine ist der gravierte Zylinder. Beim dekorativen Papierdruck bestehen Zylinder typischerweise aus einem Stahlkern mit einer Kupferoberfläche, die entweder mit einem elektromechanischen Stift oder einem Laser eingraviert wird, um Millionen mikroskopisch kleiner Zellen zu erzeugen. Jede Zelle enthält ein genaues Tintenvolumen, das durch die Tiefe und Fläche der Zelle bestimmt wird. Flachere, kleinere Zellen übertragen weniger Tinte und erzeugen hellere Töne; Tiefere, größere Zellen übertragen mehr Tinte und erzeugen dichtere Farben. Bei Holzmaserungsmustern, die äußerst subtile Tonübergänge erfordern, um realistisch zu wirken, muss die Zellengeometrie mit Toleranzen im einstelligen Mikrometerbereich graviert werden. Nach der Gravur wird die Kupferoberfläche auf eine Härte verchromt, die es ihr ermöglicht, dem Abrieb der Rakel über Millionen Meter Substrat ohne messbaren Verschleiß standzuhalten.

Farbübertragung, Rakel und Druckwalze

Im Betrieb rotiert der Tiefdruckzylinder teilweise eingetaucht in einer Farbwanne und überflutet alle gravierten Näpfchen mit Farbe. Anschließend wischt ein Rakelmesser aus gehärtetem Stahl oder Verbundwerkstoff, das in einem präzisen Winkel und Anpressdruck gehalten wird, die Zylinderoberfläche sauber, sodass die Tinte nur in den gravierten Näpfchen zurückbleibt. Während die Substratbahn durch den Spaltpunkt zwischen dem Tiefdruckzylinder und einem mit Gummi überzogenen Druckwalze läuft, drückt der Druckwalze das Substrat fest in Kontakt mit der Zylinderoberfläche, wodurch Kapillarwirkung und Druck ermöglicht werden, die Farbe aus den Zellen zu ziehen und auf das Substrat zu übertragen. Der Druck der Druckwalze, der Durometer (Gummihärte) und der Oberflächenzustand sind kritische Variablen, die sich direkt auf die Gleichmäßigkeit der Farbübertragung über die gesamte Bahnbreite auswirken.

Mehrfarbendruck und Registerkontrolle

Für realistische Holzmaserungs- und Steinstrukturdesigns sind in der Regel zwischen vier und acht Farbstationen erforderlich, wobei jede eine andere Tintenschicht druckt, die durch Farbtrennung das endgültige Design aufbaut. Die Bahn durchläuft nacheinander jede Druckstation und die Registrierung zwischen den Stationen – wie genau jede Farbschicht mit der vorherigen übereinstimmt – muss innerhalb von ±0,1 mm oder weniger gehalten werden, um Farbhöfe oder Unschärfen zu vermeiden, die das Muster unrealistisch erscheinen lassen würden. Moderne Tiefdruckmaschinen für Dekorpapier nutzen Registerregelsysteme, die die Druckmarken kontinuierlich mit Kamerasensoren überwachen und in Echtzeit Mikroeinstellungen an der Bahnspannung und der Zylinderphase vornehmen, um Dehnung und Wärmeausdehnung des Substrats auszugleichen.

Wichtige Maschinenkomponenten und ihre Funktionen

Eine Tiefdruckmaschine für Veredelungspapiere auf Holzbasis ist ein komplexes System voneinander abhängiger Teilsysteme. Die Leistung der gesamten Maschine ist nur so gut wie das schwächste Bauteil in der Kette. Hier ist eine Aufschlüsselung der wichtigsten Funktionssysteme und was jedes einzelne zur Druckqualität und Produktionseffizienz beiträgt:

Arten von Substraten, die auf Dekorplatten-Tiefdruckpressen gedruckt werden

Das Spektrum der auf Tiefdruckmaschinen verarbeiteten Bedruckstoffe für Holzwerkstoffveredelungsmaterialien ist breiter, als viele außerhalb der Branche glauben. Jeder Substrattyp weist unterschiedliche Eigenschaften auf, die sich auf die Maschineneinrichtung, die Tintenchemie, die Trocknungsanforderungen und das Spannungsmanagement auswirken.

Dekoratives Basispapier

Dekorrohpapiere – auch Dekorpapiere oder Overlaypapiere genannt – sind in diesem Bereich das am häufigsten bedruckte Substrat. Es handelt sich um ein speziell hergestelltes Papier mit hoher Opazität, kontrollierter Porosität und Dimensionsstabilität, typischerweise in Grammaturbereichen von 60 bis 130 g/m². Nach dem Tiefdruck wird dieses Papier mit Melamin- oder Harnstoff-Formaldehyd-Harz imprägniert und unter Hitze und Druck auf MDF- oder Spanplattensubstrate gepresst, um die fertige Plattenoberfläche zu erzeugen. Um die Farbkonsistenz sicherzustellen, muss das Papier lösungsmittelbasierte Tiefdruckfarben mit hoher Gleichmäßigkeit der Absorption aufnehmen können. Schwankungen der Papierporosität über die Bahnbreite führen direkt zu Schwankungen der Druckdichte, die auf der endgültigen laminierten Platte sichtbar sind.

PVC-Dekorfolie

PVC-Folie wird häufig als Veredelungsmaterial für Möbelkomponenten, Türverkleidungen und Profilummantelungsanwendungen verwendet. Beim Tiefdruck auf PVC-Folien sind speziell für Weich-PVC entwickelte Farbsysteme erforderlich, um eine Farbmigration im Laufe der Zeit zu verhindern – ein Phänomen, bei dem Weichmacher im PVC in die Farbschicht wandern und über die Lebensdauer des Produkts zu Farbverschiebungen und Haftungsverlusten führen. PVC-Foliensubstrate sind außerdem hitzeempfindlicher als Papier, weshalb die Trocknungstemperaturen und die Bahngeschwindigkeit sorgfältig gesteuert werden müssen, um thermische Verformungen zu vermeiden.

PET- und OPP-Folien

Folien aus Polyester (PET) und orientiertem Polypropylen (OPP) werden für anspruchsvollere Veredelungsanwendungen verwendet, bei denen im Vergleich zu PVC oder Papier eine höhere Beständigkeit gegen Feuchtigkeit, Abrieb und Chemikalien erforderlich ist. Diese Folien haben eine sehr niedrige Oberflächenenergie und erfordern eine Koronabehandlung inline oder vor dem Drucken, um die Oberflächenenergie auf ein für die Tintenhaftung ausreichendes Niveau zu erhöhen. Auch der Tiefdruck auf PET und OPP erfordert eine präzise Spannungskontrolle, da diese Folien eine geringe Bruchdehnung aufweisen und anfällig für Bahnrisse sind, wenn Spannungsspitzen die Zugfestigkeit der Folie überschreiten.

Imprägniertes Papier und Trennpapier

Einige Tiefdruckmaschinenkonfigurationen in diesem Bereich drucken auf vorimprägnierten Papieren – Papier, das bereits teilweise mit Harz gesättigt ist – oder auf Silikon-Trennfolien, die in Kurzzyklus-Laminierprozessen verwendet werden. Diese Substrate stellen zusätzliche Herausforderungen dar: Imprägnierte Papiere weisen im Vergleich zu Basispapieren eine geringere Tintenabsorption auf, da das Harz die Faserporen füllt, was angepasste Tintenformulierungen mit veränderten Trocknungsprofilen erfordert, während Releaseliner aufgrund der niederenergetischen Silikonoberfläche spezielle Strategien zur Tintenhaftung erfordern.

Tintensysteme, die im Tiefdruck für Plattenveredelungspapiere verwendet werden

Die in a verwendete Tintenchemie Tiefdruckmaschine für Veredelungsmaterialien auf Holzbasis müssen Anforderungen genügen, die weit über die farbliche Erscheinung hinausgehen. Die Tinte wird zu einem dauerhaften Bestandteil des fertigen Plattenprodukts und muss den nachfolgenden Verarbeitungsbedingungen – Harzimprägnierung, Hochtemperatur-Laminierpresszyklen, Oberflächenverschleiß – ohne Farbverschiebung, Ausbluten oder Delaminierung standhalten.

Lösungsmittelbasierte Tiefdruckfarben

Lösungsmittelbasierte Tinten sind nach wie vor die vorherrschende Chemie für den dekorativen Papiertiefdruck. Sie verwenden flüchtige organische Lösungsmittel – typischerweise Toluol, Ethylacetat oder Alkoholmischungen – als Trägermedium, die in den Trockenöfen zwischen den Druckstationen schnell verdampfen. Lösungsmittelbasierte Tinten bieten schnelle Trocknungsgeschwindigkeiten (ermöglichen hohe Druckgeschwindigkeiten), einen hervorragenden Fluss in die Tiefdruckzellen (wichtig für die Wiedergabe feiner Holzmaserung) und eine starke Haftung sowohl auf Papier- als auch auf Foliensubstraten. Der Hauptnachteil ist die Notwendigkeit von Lösungsmittelrückgewinnungssystemen – thermische Oxidationsanlagen oder Aktivkohle-Adsorptionseinheiten – zur Erfassung und Neutralisierung von VOC-Emissionen zur Einhaltung von Umweltvorschriften.

Wasserbasierte Tiefdruckfarben

Wasserbasierte Tiefdruckfarben werden in Anlagen mit strengen Grenzwerten für Lösungsmittelemissionen verwendet oder dort, wo die Herstellung von Papiersubstraten für Anwendungen im Lebensmittelbereich eine lösungsmittelfreie Verarbeitung erfordert. Wasserbasierte Tinten erfordern einen höheren Trocknungsenergieaufwand als lösungsmittelbasierte Tinten, da Wasser eine viel höhere Verdampfungswärme aufweist. Das bedeutet, dass Trocknungsöfen heißer und länger laufen müssen, um bei einer bestimmten Druckgeschwindigkeit eine gleichwertige Trocknung zu erreichen. Dies führt typischerweise zu einer Reduzierung der maximalen Druckgeschwindigkeit um 15–25 % im Vergleich zu gleichwertigen lösungsmittelbasierten Verfahren. Die Tintenformulierung für den wasserbasierten Tiefdruck auf Dekorpapier erfordert außerdem eine sorgfältige pH-Kontrolle und Schaumkontrolle, um Druckfehler zu vermeiden.

Anforderungen an die Harzkompatibilität

Eine entscheidende und oft übersehene Anforderung an Tinten, die im Tiefdruck von Dekorplattenpapier verwendet werden, ist die Kompatibilität mit den nachgelagerten Imprägnierharzen. Wenn ein bedrucktes Dekorpapier mit Melaminharz imprägniert wird, muss das Harz durch die gedruckten Farbschichten dringen, ohne dass es zu Farbausblutungen, Farbauflösung oder Haftungsverlust zwischen Tinte und Papierfaser kommt. Druckfarbenhersteller formulieren dekorative Papiertiefdruckfarben mit harzverträglichen Bindemittelsystemen, die während des Imprägnierungs- und Pressvorgangs intakt bleiben. Verarbeiter sollten neue Tintenformulierungen immer mit den spezifischen Harzsystemen testen, die in ihrer nachgelagerten Imprägnierlinie verwendet werden, bevor sie mit der vollständigen Produktion beginnen.

Maschinenkonfigurationsmöglichkeiten für unterschiedliche Produktionsanforderungen

Tiefdruckmaschinen für die Veredelung von Holzwerkstoffen sind in verschiedenen Konfigurationsformaten erhältlich, die jeweils für unterschiedliche Produktionsmaßstäbe, Substrattypen und Designkomplexitätsstufen optimiert sind. Die Auswahl der richtigen Konfiguration ist eine Investitionsentscheidung mit langfristigen Auswirkungen auf die Produktionsflexibilität und die Wirtschaftlichkeit der Einheiten.

Inline-Mehrfarbendruckmaschinen

Bei der Inline-Konfiguration sind alle Druckstationen in einer horizontalen Reihenfolge angeordnet, wobei die Bahn vom Abwickeln über jede Farbstation bis zum Aufwickeln in einem einzigen kontinuierlichen Pfad verläuft. Dies ist die gebräuchlichste Konfiguration für hochvolumige Druckvorgänge auf Dekorpapier mit vier bis acht Farben. Inline-Druckmaschinen bieten die höchsten Produktionsgeschwindigkeiten (bis zu 250 m/min bei modernen Maschinen), die strengste Registerkontrolle und die beste Eignung für automatisierte Farbmanagementsysteme, da der Bahnweg linear und vorhersehbar ist. Der Nachteil ist der physische Platzbedarf der Maschine – eine 8-Farben-Inline-Tiefdruckmaschine für Dekorpapier kann 40 bis 60 Meter lang sein und benötigt viel Platz in der Druckerei.

Turmkonfigurationspressen (Stack).

Tower-configuration gravure presses stack the print stations vertically, reducing the machine's floor space footprint while maintaining multi-color capability. Sie kommen häufiger in Betrieben vor, in denen die Stellfläche begrenzt ist oder in denen der Produktionsmix kürzere Auflagen mit mehreren Designs umfasst, die häufige Zylinderwechsel erfordern. Der vertikale Bahnweg kann im Vergleich zu Inline-Konfigurationen zusätzliche Herausforderungen für die Spannungskontrolle und das Registermanagement mit sich bringen, aber moderne Servoantriebssysteme haben diese Probleme bei Premium-Turmdruckmaschinen weitgehend gelöst.

Kombinierte Tiefdruck- und Beschichtungslinien

Viele Hersteller von Veredelungsmaterialien für Holzwerkstoffplatten investieren in Kombinationslinien, die Tiefdruckstationen mit Inline-Beschichtungsapplikatoren integrieren – typischerweise zum Auftragen von Grundbeschichtungen, Sperrschichten oder Decklacken im selben Bahndurchlauf wie der Druckvorgang. Diese Konfiguration macht einen separaten Beschichtungsdurchgang überflüssig, wodurch die Handhabung, die Trocknungszeit und das Risiko einer Oberflächenkontamination zwischen den Verarbeitungsschritten reduziert werden. Besonders häufig kommen kombinierte Anlagen bei der Herstellung von PVC- und PET-Folien-basierten Plattenveredelungsmaterialien zum Einsatz, bei denen zusätzlich zum dekorativen Aufdruck mehrere funktionale Lackschichten erforderlich sind.

Kritische Qualitätsparameter im Dekorplattentiefdruck

Die Qualitätsstandards für tiefdruckbedruckte Plattenveredelungsmaterialien sind wesentlich anspruchsvoller als die für viele andere Tiefdruckanwendungen, da das endgültige visuelle Ergebnis in Form einer großen, flachen Plattenoberfläche, die in einem Ausstellungsraum oder in einer häuslichen Umgebung durch Streiflicht beleuchtet wird, einer intensiven Prüfung unterzogen wird. Die folgenden Qualitätsparameter sind am kritischsten zu kontrollieren:

• Farbdichte und Konsistenz: Die ΔE-Farbabweichung über die Bahnbreite und entlang der Maschinenrichtung sollte für Premium-Dekorpapiersorten innerhalb von ΔE ≤ 1,5 (CIE Lab) gehalten werden. Abweichungen über diesem Schwellenwert werden als Farbstreifen oder Schattierungsunterschiede auf der Oberfläche einer Platte sichtbar. Ein konsistentes Tintenviskositäts- und Temperaturmanagement sind die wichtigsten Steuerelemente für diesen Parameter.
• Registergenauigkeit: Bei mehrfarbigen Holzmaserungs- und Steinmustern muss das Farbregister während des gesamten Produktionslaufs innerhalb von ±0,1 bis ±0,2 mm gehalten werden. Eine Registerdrift über diesen Bereich hinaus führt zu sichtbaren Farbhöfen um Musterelemente herum, die sofort auf der Oberfläche der laminierten Platte sichtbar sind.
• Konsistenz der Musterwiederholungslänge: Der Umfang des Tiefdruckzylinders bestimmt die Rapportlänge des Designs – typischerweise 630 mm bis 1.250 mm für dekorative Papiermuster. Jegliche Variation der Wiederholungslänge (verursacht durch Spannungsschwankungen oder Zylinderlagerspiel) führt zu Fehlanpassungen an den Platten-zu-Platten-Verbindungen bei Bodenbelags- oder Wandverkleidungsanwendungen, die im installierten Endprodukt deutlich sichtbar sind.
• Rakelstreifen und fehlende Punkte: Rakelfehler – feine durchgehende Linien, die in Maschinenrichtung verlaufen – gehören zu den häufigsten Tiefdruckfehlern und sind am schwierigsten vollständig zu beseitigen. Sie werden durch Partikel oder gehärtete Tintenfragmente verursacht, die sich zwischen der Klingenkante und der Zylinderoberfläche verfangen. Sorgfältige Tintenfilterung, Auswahl des Klingenmaterials (Stahl vs. Verbundwerkstoff vs. Kunststoff) und Steuerung des Klingenbelastungsdrucks sind die wichtigsten Steuerelemente.
• Vollständigkeit der Tintentrocknung: Restliches Lösungsmittel in der bedruckten Bahn – verursacht durch unzureichende Trocknung zwischen oder nach den Druckstationen – führt zu Blockierungen (aneinander haftende Schichten der aufgewickelten Walze verkleben), Farbübertragung auf die Trägerwalzen und schlechter Tintenhaftung nach der nachfolgenden Imprägnierung. Der Restgehalt an Lösungsmitteln sollte während der gesamten Produktionsläufe durch Inline- oder Offline-Lösungsmitteltests überwacht werden.
• Oberflächenverschmutzung und Knutschflecken: Staubpartikel, Papierfasern und getrocknete Tintenpartikel, die zwischen den Druckstationen auf der Substratbahn landen, erzeugen Knutschflecken – kleine kreisförmige Defekte mit einem fehlenden Druckzentrum, das von einem Ring aus starker Tintenablagerung umgeben ist. Reinraumstandards für die Druckumgebung, effektive Bahnreinigungssysteme und geschlossene Farbwannen minimieren kontaminationsbedingte Defekte.

Vorbereitung und Gravur von Tiefdruckzylindern für Holzmaserungsmuster

Der Tiefdruckzylinder ist sowohl das teuerste Verbrauchsmaterial im Tiefdruckverfahren für Dekorpapier als auch die Einzelkomponente, die die visuelle Qualität des Endprodukts am direktesten bestimmt. Für Hersteller von Veredelungsmaterialien für Holzplatten stellen Qualität und Management der Zylinder einen erheblichen laufenden Betriebskostenfaktor und ein Unterscheidungsmerkmal im Wettbewerb dar.

Design Digitization and Color Separation

Die Erstellung eines Tiefdruckzylinders für ein Design mit Holzmaserung oder Steinstruktur beginnt mit der hochauflösenden digitalen Erstellung. Natürliche Holzproben oder Steinoberflächen werden mit einer Auflösung von 600 bis 1200 dpi gescannt oder unter kontrollierten Lichtbedingungen fotografiert, um den gesamten Tonwertumfang der Textur zu erfassen. Diese digitale Datei wird dann durch eine Farbseparationssoftware verarbeitet, die das Design in die für den Druckauftrag geplante Anzahl von Tintenschichten unterteilt, jede Schicht einer bestimmten Farbstation zuordnet und die Gravurdatendateien – eine pro Zylinder – generiert, die die Graviermaschine antreiben. Die Qualität dieser Farbseparationsarbeit bestimmt direkt, wie realistisch das endgültige gedruckte Muster auf der Plattenoberfläche erscheint.

Elektromechanische vs. Lasergravur

Für Dekorpapier-Tiefdruckzylinder kommen zwei Gravurtechnologien zum Einsatz. Bei der elektromechanischen Gravur wird ein Diamantstift verwendet, der von einem Servomotor angetrieben wird, um Zellen mit einer Frequenz von bis zu 8.000 Zellen pro Sekunde physisch in die Oberfläche des Kupferzylinders zu schneiden. Dadurch entstehen Zellen mit einer charakteristischen Diamant- oder V-Nut-Form. Beim Lasergravieren wird mit einem fokussierten Hochleistungslaserstrahl Material von der Zylinderoberfläche abgetragen, wodurch Zellen mit steileren Wänden und vielfältigeren Formen entstehen, die komplexe Tonverläufe genauer reproduzieren können. Lasergravierte Zylinder werden im Allgemeinen für die anspruchsvollsten Dekorpapieranwendungen bevorzugt – insbesondere zur Reproduktion der feinen Mikrotextur natürlicher Holzporenstrukturen –, da sie eine größere Flexibilität der Zellgeometrie und eine feinere Tonauflösung bieten.

Verchromung und Zylinderlebensdauermanagement

Nach der Gravur wird die Oberfläche des Kupferzylinders auf eine Vickers-Härte von 900–1000 HV verchromt, wodurch eine verschleißfeste Oberfläche entsteht, die dem kontinuierlichen Abrieb der Stahlrakel über Millionen Meter Substrat hinweg standhält. Die Lebensdauer des Zylinders vor dem erneuten Verchromen beträgt in der Regel 5 bis 15 Millionen Druckmeter, abhängig vom Rakeltyp, der Abrasivität der Tinte und der Druckgeschwindigkeit. Am Ende ihrer Lebensdauer werden die Zylinder entchromt, die Kupferoberfläche wird zurückpoliert und der Zylinder wird für den nächsten Auftrag erneut galvanisiert und graviert. Dadurch werden Tiefdruckzylinder zu einem abnutzbaren Vermögenswert, der über Dutzende Produktionszyklen hinweg über seine Nutzungsdauer hinweg verwaltet wird.

Automatisierung und Industrie 4.0-Integration in modernen Dekorpapier-Tiefdruckmaschinen

Die neueste Generation von Tiefdruckmaschinen für die Veredelung von Holzwerkstoffen verfügt über fortschrittliche Automatisierungs- und Datenintegrationsfunktionen, die die Produktionseffizienz, Qualitätskonsistenz und Rückverfolgbarkeit im Vergleich zu Maschinen von vor einem Jahrzehnt deutlich verbessern.

• Automatische Farbmanagementsysteme (CMS): Inline-Spektrophotometer oder Densitometer messen kontinuierlich gedruckte Farbwerte über die gesamte Bahnbreite und passen automatisch Tintenzufuhr, Viskosität und Druck an, um die Zielfarbe innerhalb der Spezifikation zu halten, ohne dass der Bediener eingreifen muss. Moderne CMS-Systeme können bei stabilen Produktionsläufen eine Farbstabilität von ΔE ≤ 0,5 erreichen.
• Automatische Viskositätskontrolle: Viskositätsmessgeräte an jeder Tintenstation überwachen kontinuierlich die Tintenviskosität und fügen automatisch Lösungsmittel oder Tintenkonzentrat hinzu, um die Zielviskosität innerhalb von ±0,5 Sekunden (DIN4-Becher) aufrechtzuerhalten. Dadurch entfallen manuelle Viskositätsprüfungen – eine Hauptursache für Farbabweichungen bei weniger automatisierten Maschinen.
• Automatische Rakeldruck- und Winkeleinstellung: Servogesteuerte Rakelsysteme ermöglichen die Einstellung und Speicherung des Rakeldrucks und des Kontaktwinkels als Auftragsparameter im Druckmaschinensteuerungssystem und ermöglichen so eine wiederholbare Einrichtung von Auftrag zu Auftrag ohne manuelle Rakeleinstellung. Einige fortschrittliche Systeme überwachen auch den Messerverschleiß und warnen den Bediener, wenn ein Messerwechsel erforderlich ist.
• 100 % Inline-Fehlererkennung: Hochauflösende Kamerasysteme, die mit Druckgeschwindigkeit arbeiten, scannen die gesamte Bahnbreite auf Druckfehler – Knutschflecken, Streifen, Registerfehler, fehlende Punkte – und kennzeichnen fehlerhafte Abschnitte der Rolle mit automatischen Markierungssystemen, damit sie bei der Weiterverarbeitung ausgeschlossen werden können. Dadurch entfällt die Notwendigkeit einer manuellen Rolleninspektion und es wird sichergestellt, dass fehlerhaftes Material nicht an Imprägnier- und Laminierlinien weitergeleitet wird.
• OEE-Überwachung und MES-Integration: Moderne Druckmaschinensteuerungssysteme protokollieren alle Produktionsdaten – Geschwindigkeit, Spannung, Temperatur, Farbwerte, Fehlerereignisse, Ausfallzeiten – in Echtzeit auf MES-Plattformen (Manufacturing Execution System) und ermöglichen so eine OEE-Analyse (Overall Equipment Effectiveness), vorausschauende Wartungsplanung und eine vollständige Rückverfolgbarkeit der Produktion von der Substratrolle bis zur fertigen Druckrolle.

Führende Hersteller von Tiefdruckpressen für dekorative Plattenveredelungsmaterialien

Der Markt für Tiefdruckmaschinen für die Veredelung von Holzwerkstoffen wird von einer relativ kleinen Anzahl spezialisierter Druckmaschinenhersteller bedient, von denen die meisten über umfassende Erfahrung sowohl in der Tiefdrucktechnologie als auch in den spezifischen Anforderungen der Dekorplattenindustrie verfügen. Folgende Unternehmen zählen zu den etabliertesten Anbietern dieser Branche:

• Bobst-Gruppe (Schweiz): Die Tiefdruckabteilung von Bobst bietet Hochgeschwindigkeits-Inline-Druckmaschinen mit fortschrittlichen Automatisierungssystemen, die für den Druck von Dekorpapier und -folien geeignet sind. Ihr Expert RS 6003 und zugehörige Plattformen werden häufig in der großvolumigen Dekorpapierproduktion eingesetzt.
• Windmöller & Hölscher (Deutschland): W&H stellt Tiefdruckpressen mit starken Fähigkeiten für flexible Verpackungen und technische Substrate her, deren Konfigurationen an dekorative Folien- und Papieranwendungen angepasst werden können.
• Cerutti-Gruppe (Italien): Cerutti blickt auf eine lange Geschichte im Publikations- und dekorativen Tiefdruck zurück und verfügt über Pressenplattformen, die speziell für die Produktion von Dekorpapier im Breitbahnformat in der Möbel- und Bodenbelagsindustrie entwickelt wurden.
• Shaanxi Beiren Druckmaschinen (China): Einer der führenden chinesischen Hersteller von Tiefdruckgeräten für den Dekorpapiersektor, der sowohl Standard- als auch kundenspezifisch konfigurierte Breitbahndruckmaschinen für den großen chinesischen Markt für Dekorplatten sowie für Exportkunden anbietet.
• UTECO-Gruppe (Italien): UTECO produziert Hochleistungs-Tiefdruckmaschinen mit leistungsstarken Register- und Farbmanagementsystemen und ist in Dekorpapierdruckereien in Europa, Asien und Amerika installiert.

Wichtige Überlegungen bei der Investition in eine Tiefdruckmaschine für die Herstellung von Plattenveredelungsmaterialien

Der Kauf einer Tiefdruckmaschine für die Herstellung von Veredelungsmaterialien für Holzwerkstoffe ist eine der größten Kapitalinvestitionen, die ein Verarbeiter von Dekorpapier oder -folie tätigen wird. Die folgenden Bewertungskriterien sollten systematisch berücksichtigt werden, bevor Sie sich auf eine bestimmte Maschine und einen bestimmten Lieferanten festlegen.

Anforderungen an Bahnbreite und -geschwindigkeit

Definieren Sie die maximale und minimale Substratbreite, die Sie verarbeiten müssen, sowie den Bereich der Substrattypen (Papier, PVC-Folie, PET-Folie) und Grammaturen, die verarbeitet werden sollen. Dies bestimmt die mechanischen Designanforderungen für den Presseur, die Zylinderlagerlasten, die Kapazität des Trocknungssystems und den Bereich der Bahnspannungsregelung. Eine Maschine, die für einen einzelnen Substrattyp mit derselben Breite und Geschwindigkeit spezifiziert ist, übertrifft immer ein allgemeineres Design – aber eine Maschine, die nicht Ihr gesamtes Produktsortiment abdecken kann, wird zukünftiges Wachstum begrenzen.

Anzahl der Farbstationen und Designkomplexität

Bewerten Sie Ihr aktuelles und geplantes Designportfolio, um die maximale Anzahl an Farbstationen zu ermitteln, die Sie realistischerweise benötigen. Das Hinzufügen einer Druckstation zu einer vorhandenen Maschine ist auf einigen Plattformen möglich, ist jedoch immer teurer und technisch anspruchsvoller als die Angabe der korrekten Anzahl von Stationen zum Zeitpunkt des Erstkaufs. Die meisten Tiefdruckbetriebe für dekoratives Papier stellen fest, dass sechs bis acht Farbstationen ausreichend Flexibilität für die gesamte Palette an Holzmaserung, Stein und abstrakten Designs in einem typischen Produktportfolio bieten.

Kompatibilität des Tintensystems und Einhaltung der Umweltvorschriften

Stellen Sie sicher, dass das Trocknungssystem der Maschine – ob thermische Lösungsmittelrückgewinnung, Direktoxidation oder UV-Härtung – mit den Tintenchemien, die Sie verwenden möchten, kompatibel ist und den aktuellen und erwarteten zukünftigen VOC-Emissionsvorschriften in Ihrem Betriebsgebiet entspricht. Nachrüstungen zur Einhaltung der Umweltverträglichkeit bestehender Maschinen sind kostspielig; Die Angabe der richtigen Trocknungs- und Abgasreinigungstechnologie beim Maschinenkauf ist deutlich wirtschaftlicher.

Kundendienst und Ersatzteilverfügbarkeit

Eine Tiefdruckmaschine, die ungeplant stillsteht, ist eine äußerst teure Anlage, die stillsteht. Bewerten Sie die Servicenetzabdeckung jedes Herstellers in Ihrer Region, typische Ersatzteilvorlaufzeiten für kritische Komponenten (Druckwalzen, Rakelhalter, Trocknungssystemkomponenten, Servoantriebe) und die Verfügbarkeit von Ferndiagnose- und Supportfunktionen. Referenzbesuche bei bestehenden Kunden des Maschinenherstellers in Ihrer Branche sind die zuverlässigste Möglichkeit, die After-Sales-Leistung vor der Kaufentscheidung zu beurteilen.

Abschließende Gedanken zum Tiefdruck für Veredelungsmaterialien für Holzwerkstoffe

Die Tiefdruckmaschine bleibt die maßgebliche Technologie zur Herstellung der dekorativen Papier- und Foliensubstrate, die Holzwerkstoffplatten ihre visuelle Identität verleihen – die Holzmaserungen, Steintexturen und dekorativen Muster, die Verbraucher täglich in ihren Fußböden, Möbeln und Innenräumen sehen. Keine andere Drucktechnologie vereint derzeit die Auflösung, Geschwindigkeit, Bahnbreitenfähigkeit und Farbauftragskonsistenz, die der Tiefdruck in den von der globalen Plattenveredelungsindustrie geforderten Produktionsmaßstäben liefert.

Während sich die Branche weiterentwickelt – mit wachsender Nachfrage nach kürzeren Designläufen, schnelleren Design-to-Market-Zyklen und nachhaltigeren Tinten- und Substratsystemen – passen sich Tiefdruckmaschinenhersteller und Dekorpapierverarbeiter durch Automatisierung, digitale Workflow-Integration und Innovationen in der Tintenchemie an. Für Hersteller holzbasierter Plattenveredelungsmaterialien, die ihre Drucktechnologiestrategie evaluieren, ist ein umfassendes Verständnis der Fähigkeiten, Qualitätsparameter und Investitionsüberlegungen von Tiefdruckmaschinen eine wesentliche Grundlage für Entscheidungen, die ihre Produktionswettbewerbsfähigkeit für das nächste Jahrzehnt und darüber hinaus beeinflussen werden.
