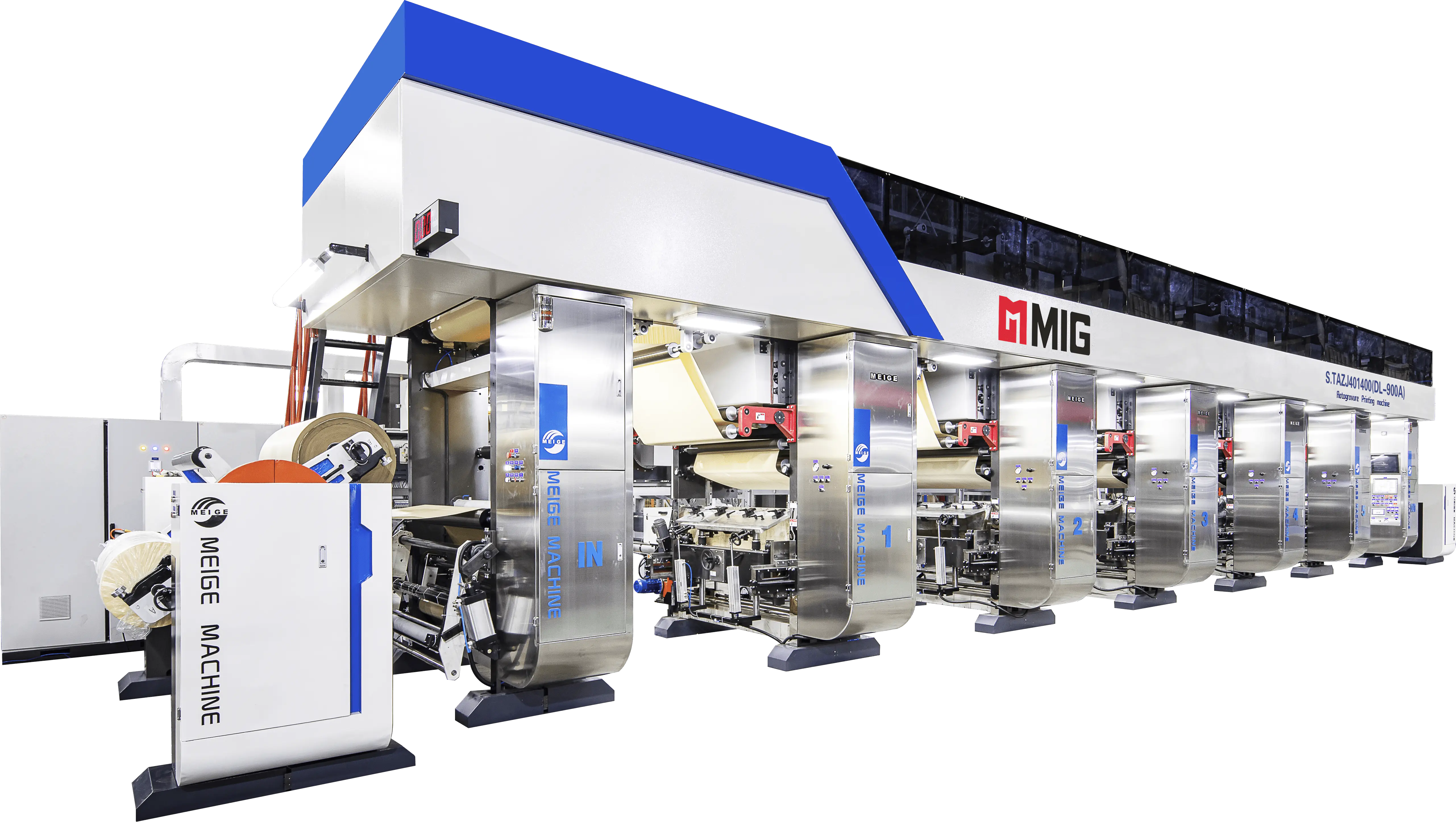

PU-Papierdruckmaschine: Tiefdruck und PU-Beschichtung in einer Produktionslinie

Wenn Sie in der Nähe der Produktion von Dekorpapier arbeiten, ist der Begriff PU-Papier in den letzten ein bis zwei Jahren wahrscheinlich mehr als einmal aufgetaucht. Es bezieht sich auf eine bedruckte dekorative Oberfläche, die eine Polyurethanbeschichtung trägt, und die Maschine dahinter – eine PU-Papierdruckmaschine – befindet sich am Schnittpunkt zweier Aufgaben, die früher in getrennten Gebäuden angesiedelt waren: Tiefdruck und Beschichtung.

Unser Unternehmen baut seit 1999 Tiefdruckanlagen für Dekorationsmaterialien, daher haben wir diesen Wandel von der Fabrikhalle aus und nicht anhand einer Broschüre beobachtet. In diesem Artikel erfahren Sie, was eine PU-Papierdruckmaschine eigentlich leistet, wie die Linie zusammengestellt wird und worüber Sie nachdenken sollten, bevor Sie sich für eine entscheiden.

Was unterscheidet PU-Papier von gewöhnlichem Dekorpapier?

Standard-Dekorpapier verlässt die Druckmaschine als bedrucktes Material. Irgendwo stromabwärts kann es laminiert, mit Harz imprägniert oder mit Klebstoff auf eine Platte gepresst werden. PU-Papier geht einen anderen Weg: Die bedruckte Oberfläche erhält während des Produktionslaufs eine Polyurethan-Beschichtung, sodass die Rolle bereits mit einem Großteil ihrer endgültigen Oberfläche in die nächste Phase gelangt.

Diese Beschichtung ist keine reine Dekoration. Es definiert die Haptik der Platte, erhöht die Widerstandsfähigkeit gegen Kratzer, Feuchtigkeit und die alltägliche Abnutzung, die Möbeloberflächen absorbieren, und ermöglicht es dem Verarbeiter, den Glanzgrad zu steuern, anstatt diese Entscheidung einem Laminator zu überlassen. Bei Paneelen, bei denen die Oberfläche sichtbar bleibt, ist dies von großer Bedeutung.

Die praktische Konsequenz ist, dass die Druckmaschine nicht mehr nur an der Schärfe ihrer Punkte gemessen werden kann. Außerdem muss eine Bahn geliefert werden, die trocken, flach und formstabil genug ist, damit die Beschichtungsstation ihre Arbeit ordnungsgemäß erledigen kann.

Warum Drucken und Beschichten auf einer Linie liegen

Sie können auf einer Maschine drucken und auf einer anderen beschichten. Viele Fabriken tun das immer noch. Aber jedes Mal, wenn eine Rolle aufgewickelt, bewegt, gelagert und wieder abgewickelt wird, birgt die Bahn ein etwas größeres Risiko: Spannungsspuren, Kantenschäden, Staub und die langsame Abweichung des Registers, die durch die Wiederherstellung der Bedingungen auf einer zweiten Maschine entsteht.

Durch die gleichzeitige Ausführung beider Vorgänge entfallen diese Übergaben. Die Bahn wird bedruckt, getrocknet und beschichtet, während sie noch unter kontrollierter Spannung steht, sodass das von Ihnen an den Druckwerken eingestellte Register in der Regel während der gesamten Beschichtungsphase erhalten bleibt. Der Abfall sinkt und damit auch die benötigte Stellfläche.

Durch die Beschichtung steigen auch die Anforderungen an die Trocknung. Aus diesem Grund benötigt eine nasse Polyurethanschicht ein gut kontrolliertes Temperaturprofil und eine ausreichende Verweilzeit, um auszuhärten, ohne Blasen zu bilden oder Lösungsmittel einzuschließen Hochleistungs-Beschichtungs- und Trocknungsabschnitte sind eher auf die Beschichtungslast als auf die Drucklast ausgelegt.

5-Fuß-PU-Tiefdruck- und Beschichtungsmaschine Duales Druck- und Beschichtungsmodell für dekoratives Holzwerkstoffpapier mit Hochleistungstrocknungsdesign, das für PU-Beschichtungsmengen und Hochgeschwindigkeitsproduktion geeignet ist. Produkt anzeigen →

Die Bahnhofen, aus denen eine PU-Papierdruckmaschine besteht

Jede Linie ist anders konfiguriert, aber die Reihenfolge ist im Großen und Ganzen die gleiche, unabhängig davon, ob Sie 4 oder 7 Farben betreiben. In der folgenden Tabelle sind die wichtigsten Stationen aufgeführt und was Käufer normalerweise an den einzelnen Stationen sehen möchten.

Passen Sie die Maschine an Ihren Produktmix an

Es gibt keine PU-Papierdruckmaschine, die für jede Fabrik geeignet ist, weshalb das Spezifikationsgespräch wichtiger ist als der Katalog. Unserer Erfahrung nach entscheiden fünf Variablen über den größten Teil des Ergebnisses:

• Farbanzahl. Vier Farben decken viele Holzmaserungsmuster ab, während sechs oder sieben Ihnen die Tiefe und Highlight-Trennung verleihen, die hochwertige Möbel- und Bodenbelagspapiere benötigen.
• Bahnbreite. Eine 4-Fuß-Linie erledigt den Großteil der Standardproduktion; Breitere Formate eignen sich für Plattengrößen, die weniger Nähte und einen höheren Durchsatz erfordern.
• Zylinderdurchmesser. Größere Durchmesser verlängern die Zeit zwischen Gravurwechseln und tragen dazu bei, die Musterkonsistenz auch bei großen Auflagen aufrechtzuerhalten.
• Antriebstyp. Der elektronische Wellenantrieb hält das Register genau, wenn Sie die Wiederholungslänge ändern, während mechanische Wellenkonfigurationen weiterhin eine solide Wahl für stabile, sich wiederholende Arbeiten sind.
• Tintensystem. Lösungsmittel- und wasserbasierte Tinten erfordern jeweils einen eigenen Trocknungs- und Zylinderansatz. Entscheiden Sie sich also frühzeitig dafür, anstatt später nachzurüsten.

4-Fuß-Mittel-Hochgeschwindigkeits-ELS-Tiefdruckdrucker der KL-Serie Tiefdruckdrucker der KL-Serie mit mittlerer bis hoher Geschwindigkeit für Dekorpapier aus Holzwerkstoff, mit vollständiger Servosynchronisation, automatischem Materialwechsel und einer Druckgeschwindigkeit von 200 m/min. Produkt anzeigen →

Wo PU-Papier landet

Der Endverbrauch prägt die Spezifikation mehr als jedes technische Datenblatt. PU-Papier ist in der Regel für Oberflächen bestimmt, die ein Mensch täglich sieht und berührt: Schranktüren, Kleiderschrankfronten, Schreibtischplatten, Ladenbauplatten, Wandverkleidungen und Laminatbodenbeläge.

Die Holzmaserung bleibt das dominierende Design, und sie überzeugend wiederzugeben, ist eine Aufgabe der gesamten Linie und nicht eines einzelnen Zylinders. Die Maserungslinien müssen zwischen den Farben synchronisiert bleiben, Glanzlichter müssen dort sitzen, wo das Licht auf echtes Holz fällt, und die Beschichtung muss oben sitzen, ohne den Effekt abzuflachen. Wenn ein Dekorateur nach einem Papier fragt, das als Eiche, Walnuss oder sanfte neutrale Esche interpretiert werden kann, liegt die Antwort in der Kontrolle des Registers und der Farbkonsistenz. Teams arbeiten daran Bedrucken von dekorativem Papier für Schrankpaneele neigen dazu, sich am meisten um die Wiederholungsgenauigkeit zu kümmern, da eine nicht übereinstimmende Wiederholung bei einem großen Türpaneel weitaus offensichtlicher ist als bei einer kleinen Probe.

Die Support-Ausrüstung, für die niemand ein Budget hat

Sobald die Druck- und Beschichtungslinie in Betrieb ist, verschieben sich die Engpässe an einen unerwarteten Ort – normalerweise bei den Aufträgen, die vor und nach dem Drucken anfallen. Zwischen den Musterwechseln müssen die Zylinder gewaschen werden, und wenn man das manuell macht, verlangsamt sich jeder Wechsel. Zylinder brauchen auch einen Ort zum Leben; Ein Aufbewahrungssystem, das sie geschützt und auffindbar hält, spart mehr Zeit, als die meisten Menschen erwarten. Tintenvorbereitung, Abfallhandhabung und Rolleninspektion liegen alle im selben kritischen Pfad.

Es lohnt sich, diese von Anfang an zu planen, anstatt sie nur im Nachhinein zu betrachten. Insbesondere die Inspektion und das Aufwickeln entscheiden darüber, wie viel von Ihrer Produktion reklamationsfrei beim Kunden ankommt, insbesondere bei beschichteten Oberflächen, bei denen ein kleiner Fleck viel schwerer zu verbergen ist.

MF-1400-1650 Aufwickel- und Inspektionsmaschine Nachdruck-Qualitätskontroll- und Aufwickeleinheit mit großer Beobachtungsfläche, optionalem Kantenbeschnitt und bis zu 300 m/min Aufwickelgeschwindigkeit. Produkt anzeigen →

Fragen, die es wert sind, gestellt zu werden, bevor Sie sich verpflichten

1. Welche Farbanzahl und welchen Zylinderdurchmesser werden meine Hauptdesigns in den nächsten drei Jahren tatsächlich benötigen?
2. Läuft die Beschichtungsstation mit der gleichen Geschwindigkeit wie die Presse oder wird sie zum limitierenden Faktor?
3. Wie viel Umrüstzeit sollte ich für jedes Muster einplanen und wie wirkt sich die Zylinderhandhabung darauf aus?
4. Welche Tintenchemie ist für unseren Markt und unsere Trocknungskapazität sinnvoll?
5. Wie können wir beschichtete Rollen prüfen und aufwickeln, ohne dass neue Mängel entstehen?
6. Wie sieht die Unterstützung des Lieferanten nach sechs Jahren und nicht nach sechs Wochen aus?

Auf keine dieser Fragen gibt es eine allgemeingültige Antwort. Eine Fabrik, die Papier mit Holzmaserung für Laminatböden herstellt, hat ganz andere Prioritäten als eine Werkstatt, die Kleinserien von Spezialfolien für den Innenausbau druckt. Was sie gemeinsam haben, ist der Bedarf an einer Linie, die sich Tag für Tag vorhersehbar verhält und die Geschwindigkeiten einhält, die ihr Auftragsbuch erfordert.

Das ist eigentlich der springende Punkt, wenn man Druck und PU-Beschichtung auf einer Maschine vereint. Es geht nicht um ein längeres Spezifikationsblatt – es geht um weniger Transfers, eine gleichmäßigere Spannung und eine fertige Oberfläche, die die Linie für den nächsten Arbeitsgang bereit macht. Wenn Sie eine Linie planen und die Konfiguration im Klartext besprechen möchten, teilen wir gerne mit, was wir in anderen Fabrikhallen gelernt haben.
